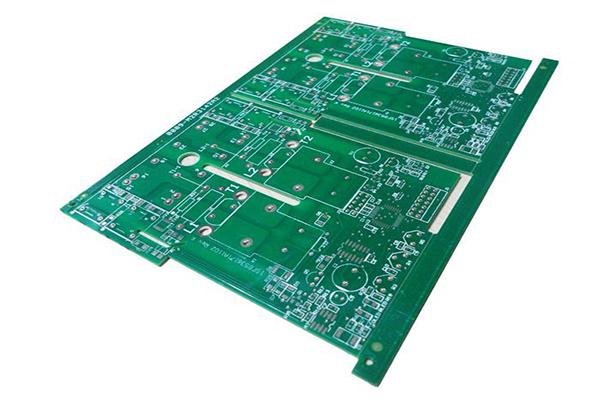

首先,我們要知道PCB制板剖制是指根據原有的PCB制板實物得到原理圖和板圖(PCB圖)的過程。其主要是用于后期的開發。后期開發包括安裝元器件、深層測試、修改電路等一系列的操作。因為不屬于PCB制板剖制的范疇,在這里就不多說了。
PCB制板剖制的過程中會有一些有害工種(砂紙磨板)和簡單重復勞動(描線),很多的設計人員根本就不愿意從事這項工作。設計者也認為這不是一個技術活,讓一些剛剛參加培訓的新人完成,正因為如此,PCB制板剖制更需要一些流程和技巧。
一、首先,我們看看PCB制板剖制的流程:
1、拆除原板上的器件。
2、將原板掃描,得到圖形文件。
3、將表面層磨去,得到中間層。
4、將中間層掃描,得到圖形文件。
5、重復2-4步,直到所有層都處理完。
6、利用專用軟件將圖形文件轉換為電氣關系文件---PCB制板。如果有合適的軟件,設計人員只需把圖形描一遍即可。
7、檢查核對,完成設計。
二、然后我們談談PCB制板剖制的技巧:
不得不承認,PCB制板剖制尤其是多層PCB板的剖制是一件相當費時也廢力的工作,其中有很多勞動都是重復的,這就要求我們有足夠的耐心和細心確保不產生錯誤,當然,我們也可以利用合適的軟件代理人工進行重復性的工作,那樣可以達到省事省力的作用。
1、剖制過程中一定要用掃描儀。
許多設計人員習慣直接在PROTEL、PADSOR或CAD等PCB設計系統上畫線。這種習慣是非常不好。掃描得到的圖形文件既是轉換成PCB文件的基礎,又是后期進行檢查的依據。利用掃描儀可以大大降低勞動難度和強度。毫不夸張地說,如果能充分利用掃描儀,即使沒有設計經驗地人員也可以完成PCB制板剖制工作。
2、單方向磨板。
不要為了所謂的效率而是用雙向磨板,因為雙向磨板非常容易磨穿,導致其它層遭到不同程度的損壞。PCB制板的外層比內層硬,所以內層容易遭到損壞導致無法打磨,還有,各個廠商所生產的PCB制板由于材質、硬度、彈性的不同,很難準確的磨去。
